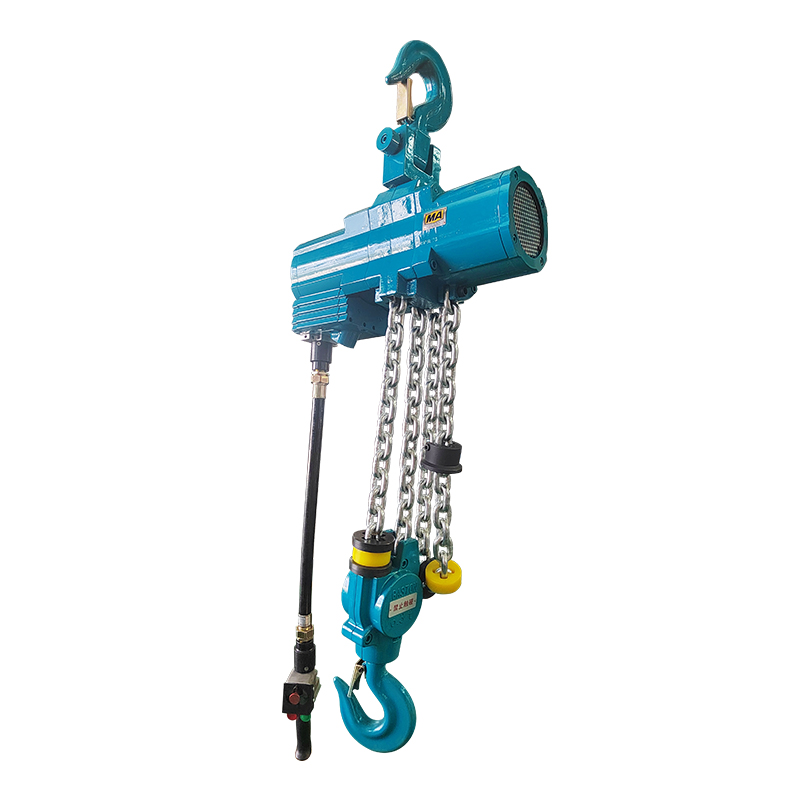

HQ Gaston mobiele pneumatische takel

De mobiele pneumatische takel van HQ Gaston is een zeer efficiënte en aanpasbare hefoplossing. Hij wordt pneumatisch aangedreven, vereist geen elektriciteit en kan in diverse omgevingen worden gebruikt. Het compacte ontwerp en de draagbaarheid zorgen voor gebruiksgemak bij verschillende hijstaken. Hij beschikt over een robuust hefvermogen en biedt een eenvoudige bediening en uitstekende betrouwbaarheid. Het pneumatische systeem zorgt voor stabiliteit en een lange levensduur en vereist minimaal onderhoud. Uitgerust met meerdere veiligheidsvoorzieningen, garandeert het de veiligheid van de operator. De pneumatische takel van HQ Gaston is ideaal voor bouwplaatsen, werkplaatsen en scheepsonderhoud en is een vertrouwd hulpmiddel in meerdere industrieën.

Vraag een offerte aan

Gedetailleerde parameters

Prestatiekenmerken van lucHttakel

Luchtdruk (PSI)	Luchtdruk (Mpa)	Maximaal vermogen (pk)	Vrije snelheid (tpm)	Snelheid bij maximaal vermogen (rpm)	Koppel bij maximaal vermogen (NM)	Luchtverbruik bij maximaal vermogen (m ³ /min)	Stopkoppel en startkoppel (NM)
40	0.28	45%	80%	30%	37,50%	45%	45%
50	0.35	56%	84%	44%	52,40%	56%	56%
60	0.4	67%	88%	58%	65,90%	67%	67%
70	0.48	78%	92%	72%	78,30%	78%	78%
80	0.55	89%	96%	86%	89,60%	89%	89%
90	0.63	100%	100%	100%	100%	100%	100%
100	0.7	110%	104%	114%	109,60%	110%	110%


De figuur toont een typische koppel- en vermogenscurve van een pneumatische motor bij twee verschillende luchtdrukken. Het motortoerental, koppel en vermogen nemen af naarmate de luchtdruk afneemt.	De figuur toont de koppel- en snelheidscurven van de pneumatische motor onder twee verschillende luchtdrukken. Het toerental en koppel van de motor nemen af naarmate de luchtdruk afneemt. Het koppel neemt aanzienlijk af, terwijl het motortoerental iets afneemt naarmate de druk afneemt.

Prestatiecurvegrafiek

Technisch gegevensblad

Pneumatische takel	Gietvorm	Eenheid	Hoofdkwartier 2-2		Hoofdkwartier3-1		Hoofdkwartier3-2		Hoofdkwartier6-2		Hoofdkwartier 10-2
	Luchtdruk	Mpa	0.4	0.6	0.4	0.6	0.4	0.6	0.4	0.6	0.4	0.6
	Laden	(ton)	2		3		3		6		10
	Aantal kettingen	wortel	2		1		2		2		2
	Uitgangsvermogen van de motor	(kW)	1.5	2	1.8	3.5	1.5	2	1.8	3.5	1.8	3.5
	Hefhoogte	(M)	De standaard hoogte is 3 meter
	Heffen van volledige lading met hoge snelheid	(m/min)	2.5	2.7	2.5	5	2	2.5	1.2	2.5	0.8	1.5
	Daalsnelheid bij volle belasting	(m/min)	5	5.5	7.5	11	8	11	3.5	5.5	2.5	3.5
	Gasverbruik bij volledige belasting·Verhoging	(m³/min)	0.7	1.2	2	4	1.8	2.6	2	4	2	4
	Maat ketting	(mm)	9*27		13*36		9*27		13*36		16*45
	Gewicht van de ballast	KG/M	1.8		3.8		1.8		3.8		5.8
	Standaard gewicht (3m hefhoogte)	(kg)	38		86		68		98		115
	Lengte luchtleiding controller	(M)	Standaardlengte is 3 meter
	Geluidsniveau bij volle belasting	(db)	74	78	74	78	74	78	74	78	74	78
	Luchtpijp-connector	(in)	G3/4		G3/4		G3/4		G3/4		G3/4
	Maat luchtleiding (binnendiameter)	(mm)	14		19		19		19		19
Lopende auto	Motorvermogen	(kW)	0.25		0.25		0.25		2		2
	Snelheid bij volle belasting	(m/min)	13		13		13		10		10
	Luchtverbruik motor	(m³/min)	0.45		0.25		0.25		2		2
	Luchtpijp-connector	(in)	G1/2		G3/4		G1/2		G3/4		G3/4
	Maat luchtleiding (binnendiameter)	(mm)	13		13		13		19		19
	Gewicht (trolley)	(kg)	40		75		49		75		89

Afmetingen

Model	Eenheid	Hoofdkwartier 1,5-1	Hoofdkwartier 2-2	Hoofdkwartier3-1	Hoofdkwartier3-2	Hoofdkwartier6-2	Hoofdkwartier 10-2
A	mm	690	556	905	690	905	1050
A1	mm	608	585	885	608	885	960
B	mm	436	35	539	436	539	558
C	mm	202	146	246.5	202	246.5	256
D	mm	176	185	220	176	220	256
E	mm	100	140	146	100	146	128
F	mm	150	385	158	150	158	205
J	mm	90	65	120	90	120	135
K	mm	26.5	26	38	26.5	38	49
Minimale speling H1	mm	659	500	807	659	807	969
H2	mm	439	338	548	439	548	652
H3	mm	597	528	768	597	768	860
φa	mm	53	48	69	53	69	55
φb	mm	53	48	69	53	69	55
φc	mm	28	28	33	28	33	36

Model	Eenheid	Hoofdkwartier 16-3	Hoofdkwartier 20-4	Hoofdkwartier30-2	HQ50-4	Hoofdkwartier 75-3	HQ100-4
A	mm	1350	1195	1370	1610	2535	2610
B	mm	558	559	900	955	1535	1535
C	mm	246.5	247	450	530	820	820
D	mm	386	472	445	445	600	600
E	mm	195	127	270	270	405	365
F	mm	262	365	310	350	450	450
Minimale speling H1	mm	1163	1117	1260	1485	1935	1935
H2	mm	675	630	825	950	1250	1250
φa	mm	95	102	126	120	315	355
φb	mm	95	102	126	120	315	355
N	mm	88	95	113	122	250	280

Pneumatische takel	Hoofdkwartier 2-2	Hoofdkwartier3-2	Hoofdkwartier6-2	Hoofdkwartier 10-2	Hoofdkwartier 16-3	Hoofdkwartier 20-4
Lopende auto	QDC-2	QDC-3	QDC-6	QDC-10	QDC-16	QDC-20
A	325	340	400	496	496	675
B	125	140	155	186	186	270
b Bereik spoorbreedte	80-120	110-150	200-250	200-250	200-250	250-300
bm	168	235	330	350	375	375
C	218	250	290	364	364	490
D	110	120	135	166	166	240
E	45	68	53	144	147	157
F	210	290	322	358.5	358.5	313
G	145	176	256	256	386	472
H Minimale vrije ruimte	615	626	973	973	980	1270
h	120	130	140	140	166	250
J	90	93	118	135	200	120
K	26	30	36	49	60	72
L	169	232.5	293	303	295	293
M	146	203.5	249	256	245	247
N	33	35	48	66	88	95
P	140	146	142.7	128	195	127
Φ	48	53	69	71	95	102
