HQ pneumatische takel van 50 ton

Pneumatische mijnbouwtakel van 50 ton, werkdruk: 0,63 MPa, aantal kettingen: 4, motorvermogen: 6,3 kW, standaard hefhoogte is 3 meter en de hefslag kan worden aangepast om te worden verlengd. Hefsnelheid bij volledige belasting: 0,7 m/min, kettingmaat: 22 * 66 mm. De pneumatische takel van Gaston heeft 6 patenten, die elk een voordeel zijn van ons pneumatische takelontwerp; overbelastingskoppeling, de takel slipt automatisch en stopt met heffen wanneer het nominale gewicht is bereikt; het oppervlak van de hoofdcomponenten van de pneumatische motor is behandeld met een antiroestbehandeling, waardoor het niet gemakkelijk is om roest op de hoofdcomponenten van de pneumatische motor te veroorzaken en ervoor te zorgen dat de motor vastloopt en niet draait; de schaal is gegoten uit hoogwaardig materiaal met een groot draagvermogen; de luchtregelklep is ontworpen met een kanaal met een grote diameter en het ventilatievolume dat groot genoeg is, zorgt voor de hefefficiëntie van de pneumatische takel; het remsamenstel heeft een antislip-ontwerp met interne spiebanen om ervoor te zorgen dat het pneumatische hijsremblok er niet voor zorgt dat de hijsketting automatisch naar beneden glijdt als gevolg van uitglijden; de bovenste en onderste haken zijn gemaakt van smeedtechnologie en de haken zijn gehard en warmtebehandeld om de taaiheid van de haken te vergroten, waardoor ze niet gemakkelijk te dragen en duurzaam zijn; het vertragingsgedeelte heeft een gesloten ontwerp en het interieur kan gegarandeerd lange tijd olievrij zijn, en het interne kanaalontwerp van het kaartapparaat kan de warmte verminderen die wordt gegenereerd door de wrijving van het verloopstuk. Het grotere voordeel is dat het het geluid vermindert dat wordt gegenereerd door de uitlaat van de pneumatische motor.

Vraag een offerte aan

Gedetailleerde parameters

Luchtdruk (PSI)	Luchtdruk (Mpa)	MaxiMaal vermogen (PK)	Gratis snelheid (tpm)	Snelheid op maximaal vermogen (tpm)	Koppel op maximaal vermogen ( N M )	Gasverbruik bij maximaal vermogen (m³/min)	Stopkoppel en startkoppel (NM)
40	0.28	45%	80%	30%	37,50%	45%	45%
50	0.35	56%	84%	44%	52,40%	56%	56%
60	0.4	67%	88%	58%	65,90%	67%	67%
70	0.48	78%	92%	72%	78,30%	78%	78%
80	0.55	89%	96%	86%	89,60%	89%	89%
90	0.63	100%	100%	100%	100%	100%	100%
100	0.7	110%	104%	114%	109,60%	110%	110%


De figuur toont een typische koppel- en vermogenscurve van een pneumatische motor bij twee verschillende luchtdrukken. De snelheid, het koppel en het vermogen van de motor nemen af naarmate de luchtdruk afneemt.	De figuur toont de koppel- en snelheidscurven van de pneumatische motor onder twee verschillende luchtdrukken. Het toerental en koppel van de motor nemen af naarmate de luchtdruk afneemt. Het koppel neemt aanzienlijk af, terwijl het motortoerental iets afneemt naarmate de druk afneemt.

Pneumatische takel		Eenheid	HoofdkWartier 25-2	Hoofdkwartier30-2	Hoofdkwartier 37-3	HQ50-4	Hoofdkwartier 75-3	HQ100-4
	Luchtdruk	Mpa	0.6
	Laden	Ton	25	30	37	50	75	100
	Aantal kettingen	wortel	2	2	3	4	3	4
	Uitgangsvermogen van de motor	kW	6.3	6.3	6.3	6.3	9	9
	Hefhoogte	M	De standaard hoogte is 3 meter
	Hefsnelheid bij volledige last	Meter/minuut	1.2	1	0.7	0.7	0.55	0.4
	Hefsnelheid bij onbelaste belasting	Meter/minuut	2.4	2.3	1.7	1.2	1.3	1
	Daalsnelheid bij volle belasting	Meter/minuut	2.6	2.8	2	1.5	1.2	1
	Gasverbruik bij volledige belasting - verhoogd	m³/min	6.5	6.5	6.5	4	7.6	7.6
	Gasverbruik bij volledige belasting - omlaag	m³/min	5.5	5.5	5.5	5.5	6	6
	Maat ketting	mm	22*66	22*66	22*66	22*66	32*90	32*90
	Gewicht van de ketting	kg/m	12.2	12.2	12.2	12.2	21.3	21.3
	Standaardgewicht (3m hefhoogte)	kg	510	520	860	935	1750	1800
	Lengte luchtleiding controller	m	Standaardlengte is 3 meter
	Geluid bij volle belasting - verhoogd	DB	78	78	78	78	78	78
	Geluid bij volle belasting - lager	DB	82	82	82	82	85	85
	Luchtpijp-connector	in	G11/2	G11/2	G11/2	G11/2	G11/2	G11/2
	Maat luchtleiding (binnendiameter)	mm	35	35	35	35	35	35

Lopende auto	Motorvermogen	kw	3	3	3	3
	Nominale laadsnelheid	m/min	5	3	3	3
	Luchtverbruik motor	m/mim	2.5	2.5	2.5	2.5
	Luchtpijp-connector	in	G3/4	G3/4	G3/4	G3/4
	Maat luchtleiding (binnendiameter)	mm	19	19	19	19
	Gewicht (trolley)	kg	136	136*2	136*2	247*2

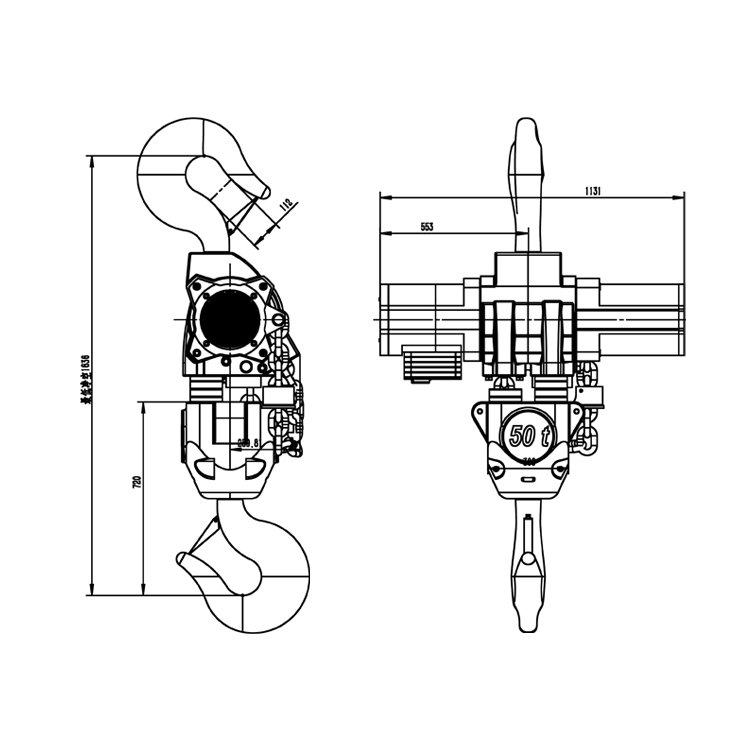

Model	Eenheid	Hoofdkwartier 25-3	Hoofdkwartier30-2	Hoofdkwartier 37-3	HQ50-4	Hoofdkwartier 75-3	HQ100-4
A	mm	1370	1370	1610	1610	2535	2610
B	mm	900	900	955	955	1535	1535
C	mm	450	450	535	535	820	820
D	mm	445	445	445	445	600	600
E	mm	270	270	270	270	405	365
F	mm	310	310	350	350	450	450
H1 Minimale vrije ruimte	mm	1260	1260	1485	1485	1935	1935
H2	mm	825	825	950	950	1250	1250
Φa	mm	126	126	120	120	315	355
Φb	mm	126	126	120	120	315	355
N	mm	113	113	122	122	250	280
