AMP1-productparameters:
Vermogen: 0,08 kW, paardenkracht: 0,11 pk, koppel: 0,64 N.m, vrije snelheid: 1200 tpm, gasverbruik: 200 l/min, gewicht: 1,4-2,3 kg (verschillende installatiemethoden, verschillende gewichten), er zijn vier installatiemethoden beschikbaar: standaard, verticaal, horizontaal, flens, optionele handmatige regelklep, rem, tandwielreductor, controller.
Standaard kenmerken:
Door gebruik te maken van perslucht als krachtbron voor veiligheid en explosiebestendigheid, beschikt het product over een explosiebestendig certificaat en voldoet het aan de nationale veiligheidsnormen. Hoog koppel, laag gasverbruik, brandt niet door overbelasting, snelheid traploze aanpassing, starten, afstellen, stoppen door het schakelen van de regelklep, kan de richting onmiddellijk omkeren. De motor is ontworpen om als geheel te worden omsloten en kan worden gebruikt in stoffige, vochtige en zware omgevingen. Op grote schaal gebruikt in de chemische industrie, halfgeleiders, kristallen, petrochemie, biochemische technologie, verffabrieken, geautomatiseerde machines en andere industrieën.
Werkomgeving:
Vloeistof: perslucht
Gebruik druk: 5 kg/cm 2 (70 psi)
Maximale werkdruk: 6 kg/cm 2 (85psi)
Omgevingstemperatuur: -10°C~ 70°C (kan alleen worden gebruikt in een niet-bevriezende toestand)
Smeerolie: IS0VG32 of vergelijkbaar. (Het is noodzakelijk om olie toe te voegen met een olienevel, 2-3 druppels per minuut).
Continu gebruik: Ja (kan niet continu draaien zonder belasting).
Aanbevolen snelheid: (0,3~1) x maximale uitvoersnelheid.
Gedetailleerde parameters
Model | Overbrengingsverhouding | Maximale output | Stall-koppel | Gewicht (kg) | |||||||||
Stroom | Koppel | Nominale snelheid | Luchtverbruik | Basis | Verticaal | Horizontaal | |||||||
PK | kW | N.m | Als. ft | R.P. Mmin | l/min | CFM | N.m | Als. ft | kg | kg | kg | ||
AMP1 | 0.11 | 0.08 | 0.64 | 0.47 | 1200 | 200 | 7 | 1.1 | 0.81 | 1.4 | 1.8 | 2.3 | |
G1/3 | 1.8 | 1.32 | 400 | 2.9 | 2.1 | " | 6.9 | 7.1 | |||||
G1/5 | 3 | 2.2 | 240 | 4.9 | 3.6 | ||||||||
G1/10 | 6.1 | 4.5 | 120 | 9.8 | 7.2 | ||||||||
G1/15 | 8.8 | 6.5 | 80 | 14.7 | 10.8 | " | 8.4 | 8.2 | |||||
G1/20 | 11.5 | 8.5 | 60 | 19 | 14 |

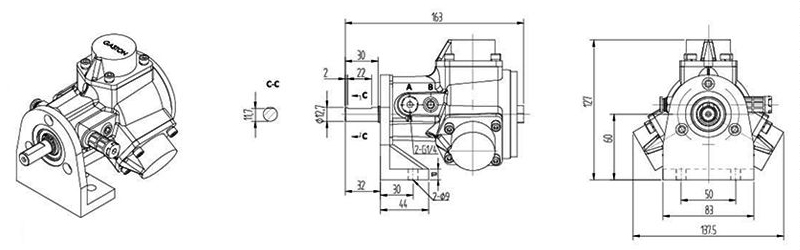

Schematisch bovenaanzicht:
![]() | ![]() |
AMP1-T (basistype) | AMP1-F (verticaal) |
![]() | ![]() |
AMP1-L (horizontaal) | AMP1-IEC (flenstype) |
Productanalysediagram:
NEE. | Naam | Hoeveelheid | NEE. | Naam | Hoeveelheid | NEE. | Naam | Hoeveelheid |
1 | Huisvesting | 1 | 12 | Lichaamspakking | 2 | 23 | Ontluchtingsschroef | 1 |
2 | Verdeelventiel | 1 | 13 | Pakking | 3 | 24 | De motorkap | 1 |
3 | Lager aan aandrijfzijde | 1 | 14 | Zoek de pakking | 2 | 25 | Krukas schroef | 1 |
4 | De spil | 1 | 15 | Rollager | 2 | 26 | Tracheale plug | 1 |
5 | Half zegel | 1 | 16 | Inbusbout | 12 | 27 | Plug | 2 |
6 | Gatenkaartveer | 1 | 17 | Cilindervoering | 3 | 28 | Geluiddemper | 1 |
7 | Lager aan aandrijfzijde | 1 | 18 | O-ringen | 3 | 29 | Vierkante flens | 1 |
8 | Borgring | 1 | 19 | Cilinderkop | 3 | 30 | Horizontale plaat | 1 |
9 | Zuiger | 3 | 20 | O-ringen | 3 | 31 | Ronde flens | 1 |
10 | Drijfstang | 3 | 21 | Veerring | 12 | |||
11 | Stoppen | 3 | 22 | O-ringen | 1 |
