De verborgen krachtpatser: het ontdekken van de wereld van positieve verplaatsing pneumatische motoren

I. Inleiding

A. Hook: de kracht van perslucht

In de wereld van industriële automatisering en gespecialiseerde machines staat het gebrul van een krachtige motor of het gezoem van een elektromotor vaak centraal. Toch, rustig en efficiënt, speelt er al tientallen jaren een andere kracht aan en biedt unieke voordelen waar conventionele stroombronnen tekortschieten: de kracht van gecomprimeerde lucht. Dit onzichtbare, maar krachtige, medium drijft een klasse apparaten die bekend staan als pneumatische motoren, die dient als de onbezongen helden in talloze toepassingen.

B. Wat zijn Positieve verplaatsing pneumatische motoren ?

A Positieve verplaatsing pneumatische motor is een mechanisch apparaat dat de energie van gecomprimeerde lucht omzet in mechanische roterende beweging. In tegenstelling tot luchtmotoren in turbine-stijl die afhankelijk zijn van de dynamische luchtstroom over bladen, werken positieve verplaatsingsmotoren op een volumetrisch principe. Ze vangen een vast volume perslucht, laten het uitzetten en put het vervolgens uit, met behulp van het resulterende drukverschil om continue roterende beweging te creëren. Dit fundamentele verschil geeft hen verschillende kenmerken en voordelen, met name in veeleisende omgevingen.

C. Korte geschiedenis en evolutie

Het concept van het gebruik van gecomprimeerde lucht voor stroom dateert eeuwenlang, met vroege toepassingen in mijnbouw en tunneling. De ontwikkeling van praktische pneumatische motoren kreeg grip in de 19e eeuw, gedreven door de behoefte aan veiliger en robuustere stroombronnen in gevaarlijke omstandigheden waar vonken van elektrische motoren een aanzienlijk risico vormden. In de loop van de tijd evolueerden ontwerpen van eenvoudige zuigergestuurde mechanismen tot meer geavanceerde vaan- en versnellingsmotoren, die elk specifieke prestatieprofielen bieden die geschikt zijn voor een grotere reeks industriële en gespecialiseerde toepassingen.

D. Belang en gemeenschappelijke toepassingen Overzicht

Positieve verplaatsingspneumatische motoren zijn onmisbaar in industrieën waar veiligheid, duurzaamheid en precieze controle van het grootste belang zijn. Ze worden vaak gevonden om handgereedschap te voeden bij de productie, takels in materiaalbehandeling, mixers in chemische planten en gespecialiseerde apparatuur in medische en voedselverwerking. Hun inherente veiligheid in explosieve atmosferen en hun vermogen om zonder schade te blokkeren, maken hen een voorkeurskeuze in veel uitdagende operationele instellingen.

E. Artikelbereik en wat de lezer zal leren

Dit artikel zal zich verdiepen in de fundamentele principes voor positieve verplaatsingspneumatische motoren, hun verschillende typen verkennen, hun belangrijkste voordelen en beperkingen benadrukken en hun diverse toepassingen beschrijven. We zullen ook essentiële selectiecriteria en onderhoudspraktijken behandelen, afsluiten met een blik op toekomstige trends in deze vitale technologie.

II. Fundamentals van pneumatische motorische werking

A. gecomprimeerde lucht als energiebron

1. Eigenschappen van gecomprimeerde lucht die relevant is voor motoren: Gecomprimeerde lucht fungeert als de werkende vloeistof, waarbij potentiële energie wordt opgeslagen die wordt omgezet in kinetische energie. De belangrijkste eigenschappen voor de werking van de motor omvatten de samendrukbaarheid (waardoor energieopslag mogelijk is), het vermogen om uit te breiden (de motor rijden) en de relatief lage viscositeit (faciliterende stroom).
2. Rol van luchtdruk en stroming: De prestaties van een pneumatische motor zijn direct afhankelijk van de geleverde luchtdruk en debiet. De druk bepaalt de beschikbare kracht om de motor aan te sturen, terwijl het stroomsnelheid (volume lucht per eenheidstijd) de snelheid van de motor bepaalt. Hogere druk leidt in het algemeen tot een hoger koppel en een hogere stroom leidt tot hogere snelheid.

B. Positief verplaatsingsprincipe uitgelegd

1. Hoe een vast volume lucht wordt gevangen en uitgebreid: De kern van positieve verplaatsing ligt in het ontwerp van de motor, die afgesloten kamers creëert. Comprimerende lucht komt deze kamers binnen en duwen een beweegbaar element (zoals een schoep of zuiger). Terwijl het element beweegt, neemt het volume van de kamer toe, waardoor de lucht zijn energie kan uitbreiden en overbrengt. Zodra de lucht zijn werk heeft gedaan, is deze uitgeput en herhaalt de cyclus zich. Deze "positieve verplaatsing" zorgt ervoor dat in elke cyclus een specifiek luchtvolume wordt gebruikt, waardoor voorspelbare en gecontroleerde beweging wordt geboden.
2. Vergelijking met andere motorische typen (bijv. Turbines - kort): In tegenstelling tot pneumatische turbines, die de continue luchtstroom gebruiken om een rotor te draaien (vergelijkbaar met een windmolen), vertrouwen positieve verplaatsingsmotoren op afzonderlijke volumes lucht die op bewegende delen werken. Dit maakt ze over het algemeen efficiënter bij lagere snelheden en in staat tot hogere startmotices in vergelijking met turbines van vergelijkbare grootte.

C. Belangrijke componenten (algemeen)

Hoewel specifieke ontwerpen variëren, delen de meeste positieve verplaatsingspneumatische motoren gemeenschappelijke essentiële componenten:

1. Rotor/as: De centrale roterende component die de lineaire kracht omzet van de expanderende lucht in rotatiebeweging en levert vermogen aan de uitgang.
2. Huisvesting: De buitenste behuizing die alle interne componenten omsluit, structurele integriteit biedt en de gecomprimeerde lucht bevat.
3. Inlaat/uitlaatpoorten: Openingen waardoor gecomprimeerde lucht de motor binnenkomt en uitgaven lucht wordt uitgezet.
4. Afdichtingselementen: Componenten zoals O-ringen, pakkingen en precieze bewerking die luchtlekkage tussen kamers voorkomen en een efficiënte werking zorgen.

Iii. Soorten positieve verplaatsing pneumatische motoren

Positieve verplaatsingspneumatische motoren zijn er in verschillende configuraties, elk geschikt voor verschillende toepassingen op basis van hun unieke bedrijfskenmerken.

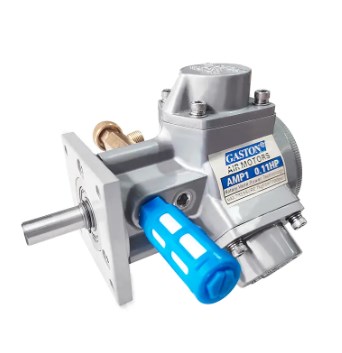

A. Vane Motors

1. Beschrijving en constructie: Vanem motoren bestaan uit een cilindrische rotor die excentrisch is gemonteerd in een grotere cilindrische behuizing. Rechthoekige schoepen worden in radiale slots in de rotor gemonteerd.
2. Hoe ze werken: Terwijl gecomprimeerde lucht de motor binnenkomt, duwt het tegen de schoepen en dwingt ze naar buiten tegen de woonwand als gevolg van centrifugale kracht. De lucht breidt zich vervolgens uit in de halve maanvormige kamers gevormd tussen de rotor, schoepen en behuizing, waardoor de rotor draait. Terwijl de rotor draait, glijden de schoepen terug in hun slots en is de verbruikte lucht uitgeput.
3. Voordelen: Vanemotoren zijn compact, bieden een goed startkoppel, zijn gemakkelijk omkeerbaar door de luchtstroomrichting te wijzigen en kan met relatief hoge snelheden werken.
4. Nadelen: Ze zijn vatbaar voor slijtage op de schoepen en behuizing als gevolg van wrijving, en luchtlekkage kan optreden als de afdichtingen worden afgebroken, wat leidt tot verminderde efficiëntie.
5. Veel voorkomende toepassingen: Op grote schaal gebruikt in handgereedschap zoals slijpmachines, boren, schroevendraaiers en impactsleutels vanwege hun compacte grootte en hoge vermogen-gewichtsverhouding.

B. Piston Motors

Zuiger motoren zijn over het algemeen robuuster en bieden een hoger koppel met lagere snelheden.

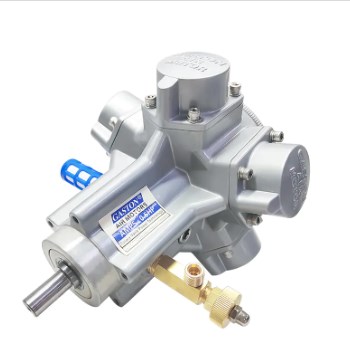

1. Radiale zuiger motoren:
   1. Beschrijving en constructie: Deze motoren hebben meerdere zuigers (meestal 3 tot 6 of meer) radiaal gerangschikt rond een centrale krukas.
   2. Hoe ze werken: Gecomprimeerde lucht wordt opeenvolgend gericht op elke zuiger en dwingt het naar buiten. Deze lineaire beweging wordt omgezet in roterende beweging door de krukas, vergelijkbaar met een interne verbrandingsmotor.
   3. Voordelen: Radiale zuigermotoren staan bekend om hun hoge koppelproductie, uitstekende lage snelheidsprestaties en robuuste constructie. Ze zijn erg duurzaam en kunnen zware ladingen aan.
   4. Nadelen: Ze zijn meestal groter en zwaarder dan Vane Motors voor een bepaald vermogen en zijn over het algemeen complexer van ontwerp.
   5. Veel voorkomende toepassingen: Ideaal voor toepassingen die een hoog koppel en precieze controle vereisen bij lagere snelheden, zoals takels, lieren, mixers en grote industriële machines.
2. Axiale zuigermotoren (minder gebruikelijk voor pneumatisch):
   1. Korte beschrijving: Hoewel het vaker voorkomt in hydraulische systemen, bestaan axiale zuigerontwerpen voor pneumatische motoren maar komen minder vaak voor. Ze omvatten meestal zuigers die parallel aan de aandrijfas zijn gerangschikt, werkend op een swash -plaat of wiebelplaat om roterende beweging te genereren.

C. Gear Motors

1. Beschrijving en constructie: Pneumatische versnellingsmotoren bestaan meestal uit twee meshing -tandwielen (extern of intern) ingesloten in een behuizing.
2. Hoe ze werken: Comprimerende lucht komt de motor binnen en zit gevangen in de zakken tussen de tandwieltanden en de behuizing. Terwijl de tandwielen roteren, wordt de lucht rondgedragen en vervolgens door de uitlaatpoort losgelaten. De continue stroom van lucht in en uit deze zakken creëert de rotatiekracht.
3. Voordelen: Gear-motoren zijn eenvoudig van ontwerp, zeer robuust en over het algemeen goed geschikt voor high-speed-toepassingen. Ze zijn minder vatbaar voor te dragen dan Vane Motors in sommige omstandigheden.
4. Nadelen: Ze bieden meestal een lager startkoppel in vergelijking met schoep- of zuigermotoren en kunnen minder efficiënt zijn bij zeer lage snelheden.
5. Veel voorkomende toepassingen: Gebruikt in toepassingen die consistente snelheid en matig koppel vereisen, zoals transportbanden, kleine pompen en sommige mengapparatuur.

D. Diafragmermotoren (minder gebruikelijk als roterende, meer voor lineaire bediening)

Hoewel voornamelijk wordt gebruikt voor lineaire bediening (bijv. In kleppen of pompen) bestaan er sommige roterende diafragmermotoren. Ze gebruiken de afbuiging van een flexibel diafragma om een mechanisme aan te drijven dat lineaire beweging vertaalt in roterende beweging. Deze komen minder vaak voor als primaire roterende stroombronnen, maar illustreren het positieve verplaatsingsprincipe.

IV. Belangrijkste kenmerken en voordelen

Positieve verplaatsingspneumatische motoren bieden verschillende dwingende voordelen die hen de voorkeurskeuze maken in specifieke industriële contexten.

A. Veiligheid in gevaarlijke omgevingen

1. Niet-sparkende werking: In tegenstelling tot elektrische motoren, gebruiken pneumatische motoren geen elektriciteit en genereren daarom geen vonken tijdens het gebruik. Dit is een kritieke veiligheidsvoorziening in omgevingen die ontvlambare gassen, dampen of stof bevatten.
2. Explosieverdichte aard: Hun inherente ontwerp maakt hen intrinsiek veilig voor gebruik in explosieve atmosferen (geclassificeerd als ATEX -zones of equivalent), waardoor het risico op ontsteking aanzienlijk wordt verminderd.

B. High Power-to-Weight Ratio

Pneumatische motoren kunnen aanzienlijk vermogen leveren ten opzichte van hun grootte en gewicht, waardoor ze ideaal zijn voor draagbare hulpmiddelen en toepassingen waar ruimte en gewicht kritische overwegingen zijn.

C. Onmiddellijke start, stop en omkering

Ze kunnen bijna onmiddellijk starten, stoppen en de richting omkeren door de luchttoevoer te regelen. Deze snelle reactie is cruciaal voor toepassingen die snelle en precieze bewegingen vereisen.

D. Variabele snelheid en koppelregeling

1. Eenvoudige smoorzetting van de luchttoevoer: De snelheid en het koppel van een pneumatische motor kunnen eenvoudig worden geregeld door de binnenkomende luchtdruk en -stroom te reguleren. Dit kan worden bereikt met eenvoudige kleppen en biedt flexibele en intuïtieve werking.

E. Bescherming van overbelasting (vasthouden zonder schade)

Een aanzienlijk voordeel is dat hun vermogen om te kraven onder overbelastingsomstandigheden zonder schade op te treden. Wanneer de belasting de koppelcapaciteit van de motor overschrijdt, stopt deze gewoon. Nadat de overbelasting is verwijderd, kan deze de werking hervatten zonder een reset of reparatie te vereisen, in tegenstelling tot elektrische motoren die oververhit en uitbranden.

F. Duurzaamheid en robuustheid

1. Tolerantie voor harde omgevingen (stof, warmte, vochtigheid): Pneumatische motoren zijn inherent robuust en kunnen harde bedrijfsomstandigheden weerstaan, waaronder hoge temperaturen, stoffige omgevingen en hoge luchtvochtigheid, die elektromotoren kunnen in gevaar brengen.

G. Coole werking (luchtuitbreiding koelt de motor)

Terwijl gecomprimeerde lucht zich in de motor uitbreidt, veroorzaakt het een koeleffect. Dit betekent dat pneumatische motoren over het algemeen koeler worden dan elektrische motoren, waardoor het risico op oververhitting wordt verminderd en hun levensduur wordt verlengd, vooral in continue werking.

V. Nadelen en beperkingen

Ondanks hun vele voordelen, hebben pneumatische motoren positieve verplaatsingsmotoren ook met bepaalde beperkingen die moeten worden overwogen.

A. Energie -efficiëntie

1. Lagere efficiëntie in vergelijking met elektrische motoren: Over het algemeen zijn pneumatische motoren minder energiezuinig dan hun elektrische tegenhangers. Het proces van het comprimeren van lucht zelf verbruikt een aanzienlijke hoeveelheid energie en er zijn inherente verliezen in de werking van de motor.
2. Hoog gecomprimeerd luchtverbruik: Om stroom te leveren, vereisen deze motoren een continue en substantiële aanbod van gecomprimeerde lucht, die kostbaar kan zijn om te genereren en te onderhouden.

B. Ruisniveaus

Pneumatische motoren kunnen tijdens de werking behoorlijk luidruchtig zijn, voornamelijk vanwege de snelle uitlaat van gecomprimeerde lucht. Steedweerders en dempers zijn vaak vereist om dit probleem te verminderen, vooral in binnenomgevingen.

C. Vereisten voor luchtkwaliteit

1. Behoefte aan gefilterde en gesmeerde lucht: Voor optimale prestaties en een lange levensduur vereisen pneumatische motoren schone, droge en vaak gesmeerde gecomprimeerde lucht. Verontreinigingen zoals vocht, vuil en olie kunnen slijtage, corrosie en blokkades veroorzaken.
2. Impact van verontreinigingen: Slechte luchtkwaliteit leidt tot meer onderhoud, verminderde efficiëntie en voortijdig falen van motorische componenten.

D. Uitlaatluchtbeheer

1. Potentieel voor lawaai en oliemist: De uitgeputte lucht kan luid zijn en, als de luchttoevoer wordt gesmeerd, kan een oliemist in de omgeving loslaten, waarvoor mogelijk ventilatie- of verzamelsystemen nodig zijn.

E. Kosten van gecomprimeerde luchtinfrastructuur

De implementatie van een pneumatisch systeem vereist een investering in luchtcompressoren, drogers, filters, regelgevers en distributiepijpen, wat een belangrijke vooraf en lopende kosten kan zijn.

Vi. Toepassingen van positieve verplaatsing pneumatische motoren

De unieke combinatie van veiligheid, kracht en controle aangeboden door positieve verplaatsing pneumatische motoren maakt ze onmisbaar in een breed scala van industrieën en toepassingen.

A. Industriële tools

Het zijn de werkpaarden van vele workshops en assemblagelijnen, voeding:

• Slijpmachines: Voor materiaalverwijdering en afwerking.
• Drills: Voor precieze gat saai.
• Impactsleutels: Voor het vasten en losmaken van hoge koppel.
• Schroevendraaiers: Voor assemblagetaken die gecontroleerd koppel vereisen.

B. Materiaalbehandeling

Hun robuuste aard en vermogen om zware ladingen aan te kunnen, maken ze ideaal voor:

• Takels: Voor het veilig tillen en verlagen van zware objecten.
• Lieren: Voor het trekken en positioneren van belastingen.
• Transportbanden: Voor het besturen van materiaaltransportsystemen.

C. Mengen en agitatie

Het niet-sparkende kenmerk is cruciaal in omgevingen met brandbare materialen:

• Verfmixers: Zorgen voor uniforme consistentie zonder ontstekingsrisico.
• Chemische agitators: Roerende corrosieve of vluchtige stoffen veilig roeren.

D. Voedsel- en drankenindustrie

Hun vermogen om de wasbeurt te weerstaan en in steriele omstandigheden te werken, wordt zeer gewaardeerd:

• Wasmogelijkheden: Motoren ontworpen om water- en reinigingsmiddelen te weerstaan.
• Steriele omgevingen: Gebruikt in verwerking en verpakking waarbij hygiëne voorop staat.

E. Mijnbouw en constructie

Hun duurzaamheid en weerstand tegen barre omstandigheden zijn essentieel:

• Robuustheid in barre omstandigheden: Werk betrouwbaar in stoffige, natte en robuuste omgevingen.

F. Medisch en farmaceutisch

De niet-magnetische eigenschappen en veiligheid zijn van cruciaal belang voor gevoelige toepassingen:

• Sterilisatie: Kan worden gesteriliseerd voor gebruik in medische hulpmiddelen.
• Niet-magnetische eigenschappen: Veilig voor gebruik in de buurt van MRI -machines en andere gevoelige elektronische apparatuur.

G. Automotive -industrie

Van assemblagelijnen tot reparatiewerkplaatsen, ze worden gebruikt voor verschillende taken die betrouwbare stroom en controle vereisen.

Vii. Selectiecriteria voor pneumatische motoren

Het kiezen van de juiste pneumatische motor omvat het evalueren van verschillende belangrijke factoren om optimale prestaties en levensduur voor een bepaalde toepassing te garanderen.

Criterium	Beschrijving
Power- en koppelvereisten	Bepaal het benodigde uitgangsvermogen en het koppel voor de toepassing. Dit zal de grootte en het type van de motor bepalen (bijvoorbeeld schoep voor hogere snelheid, zuiger voor hoger koppel).
Snelheidsbereik	Overweeg de vereiste bedrijfssnelheid en of variabele snelheidsregeling noodzakelijk is.
Luchtverbruik	Evalueer het luchtverbruiksnelheid van de motor (CFM of L/Min) om ervoor te zorgen dat deze overeenkomt met het beschikbare persluchttoevoercapaciteit. Hoge consumptie kan leiden tot verhoogde bedrijfskosten.
Werkdruk	Match de beoordeelde bedrijfsdruk van de motor aan de beschikbare systeemdruk.
Grootte en gewichtsbeperkingen	Account voor de fysieke afmetingen en het gewicht van de motor, vooral voor draagbare gereedschappen of ruimtebeperkte installaties.
Omgevingscondities	Beoordeel de bedrijfsomgeving op factoren zoals temperatuur, vochtigheid, stof en de aanwezigheid van gevaarlijke materialen, het kiezen van een motor die is ontworpen om deze omstandigheden te weerstaan.
Omkeerbaarheidsbehoeften	Bepaal of de toepassing vereist dat de motor zowel in de klok mee als tegen de klok in werkt. De meeste vaan- en zuigermotoren zijn gemakkelijk omkeerbaar.
Onderhoud en bruikbaarheid	Overweeg het onderhoudsgemak, de beschikbaarheid van reserveonderdelen en de verwachte levensduur van de motor.

Viii. Onderhoud en probleemoplossing

Goed onderhoud is cruciaal voor het waarborgen van de langdurige betrouwbaarheid en efficiëntie van positieve verplaatsingspneumatische motoren.

A. Regelmatige smering

De meeste pneumatische motoren vereisen smering, vaak door een in-line smeermiddel dat een fijne mist van olie aan de gecomprimeerde lucht toevoegt. Regelmatige controles en vullingen van het smeermiddel zijn essentieel.

B. Luchtfiltratie en -regelgeving

Zorg ervoor dat de persluchttoevoer correct is gefilterd om verontreinigingen (vuil, roest, vocht) te verwijderen en gereguleerd naar de juiste werkdruk. Filters moeten regelmatig worden schoongemaakt of vervangen.

C. Inspectie voor slijtage

Inspecteer de motor periodiek op tekenen van slijtage op componenten zoals schoepen, zuigers, lagers en afdichtingen. Problemen onmiddellijk aanpakken om verdere schade te voorkomen.

D. Gemeenschappelijke problemen en oplossingen

• Verlies van stroom: Kan te wijten zijn aan onvoldoende luchtdruk/-stroom, versleten interne componenten (bijv. Schoepen, afdichtingen) of verstopte luchtfilters.
• Overmatig luchtverbruik: Duidt vaak op interne luchtlekkage als gevolg van versleten afdichtingen of beschadigde componenten.
• Oververhitting: Hoewel zeldzaam, kan optreden als de motor continu overbelast is of als smering onvoldoende is.
• Lawaai: Kan aangeven dat versleten lagers, verkeerd uitgelijnde componenten of gewoon de behoefte aan een effectievere uitlaat.

Ix. Toekomstige trends en conclusie

A. Verbeteringen in efficiëntie en materialen

Lopend onderzoek richt zich op het verbeteren van de energie-efficiëntie van pneumatische motoren door middel van geavanceerde ontwerpen, betere afdichttechnologieën en het gebruik van nieuwe materialen met lage branche. Dit is gericht op het verminderen van persluchtverbruik en ze concurrerender maken met elektrische motoren in een breder scala aan applicaties.

B. Integratie met besturingssystemen

Moderne pneumatische motoren worden in toenemende mate geïntegreerd met geavanceerde besturingssystemen, waaronder proportionele kleppen en sensoren, waardoor een preciezere snelheid, koppel en positiecontrole mogelijk zijn. Dit verbetert hun veelzijdigheid in geautomatiseerde processen.

C. voortdurende relevantie in nichetoepassingen

Ondanks de opkomst van elektrische schijven, blijven pneumatische motoren positieve verplaatsingsmotoren een essentiële plaats in nichetoepassingen houden waar hun inherente veiligheid, robuustheid en het vermogen om te werken in harde of gevaarlijke omgevingen ongeëvenaard blijven.

D. Samenvatting van belangrijke voordelen en hun blijvende waarde

Samenvattend bieden positieve verplaatsingspneumatische motoren een unieke mix van veiligheid, stroomdichtheid, onmiddellijke controle en duurzaamheid. Hun vermogen om zonder vonken te werken, strenge omstandigheden te weerstaan en zonder schade te blokkeren, maakt ze onmisbare hulpmiddelen in industrieën, variërend van productie en constructie tot medische en voedselverwerking.

E. Laatste gedachten over de rol van pneumatische motoren in de moderne industrie

Hoewel misschien niet zo universeel zichtbaar is als elektrische motoren, zijn positieve verplaatsingspneumatische motoren een bewijs van de vindingrijkheid van engineering. Ze blijven een betrouwbare, krachtige en veilige oplossing voor kritieke taken, waaruit blijkt dat de eenvoudige maar effectieve kracht van perslucht een hoeksteen van moderne industriële mogelijkheden blijft. Naarmate de technologie vordert, zullen deze motoren waarschijnlijk blijven evolueren en nog efficiënter en geïntegreerd worden, waardoor hun blijvende rol in een divers en veeleisend industrieel landschap wordt gewaarborgd.
