op maat gemaakt AMP4-C Luchtmotor met laag toerental en hoog koppel

Anhui Gaston Precision Machinery Co, Ltd. Thuis / Product / Pneumatische motorserie / Pneumatische reductiemotor / AMP4-C Luchtmotor met laag toerental en hoog koppel
  • AMP4-C Luchtmotor met laag toerental en hoog koppel

AMP4-C Luchtmotor met laag toerental en hoog koppel

AMP4-C productparameters voor pneumatische motoren met lage snelheid en hoog koppel:
Reductieverhoudingsbereik: 3-200, vermogen: 0,24 kW, paardenkracht: 0,33 pk, koppel: 9,5-596,6 N.m, vrije snelheid: 300-4,5 rpm, luchtverbruik: 0,31 m³/min, gewicht: 7,3-11,2 kg (verschillende reducties verhoudingen, verschillende gewichten), optionele installatiemethoden: verticaal, horizontaal, optionele handmatige regelklep, rem, controller.

Standaard kenmerken:
Door gebruik te maken van perslucht als krachtbron voor veiligheid en explosieveiligheid, heeft het product een explosiebestendig certificaat en voldoet het aan de nationale veiligheidsnormen. Het spiraalvormige tandwielreductiemiddel gebruikt de regelklep om te schakelen tussen starten, afstellen en stoppen, en kan de richting onmiddellijk omkeren. De motor heeft een volledig gesloten ontwerp en kan worden gebruikt in stoffige, vochtige en zware omgevingen. Het wordt veel gebruikt in de chemische industrie, halfgeleiders, kristallen, petrochemie, biochemische technologie, verffabrieken, geautomatiseerde machines en andere industrieën.

Werkomgeving:
Vloeistof: perslucht
Gebruik druk: 5 kg/cm 2 (70 psi)
Maximale werkdruk: 6 kg/cm 2 (85psi)
Omgevingstemperatuur: -10°C~ 70°C (kan alleen worden gebruikt in niet-vriestoestand)
Smeerolie: IS0VG32 of vergelijkbaar. (Het is noodzakelijk om olie toe te voegen met een olienevel, 2-3 druppels per minuut).
Continu gebruik: Ja (kan niet continu draaien zonder belasting).
Aanbevolen snelheid: (0,3~1) x maximale uitvoersnelheid.

  • Gedetailleerde parameters

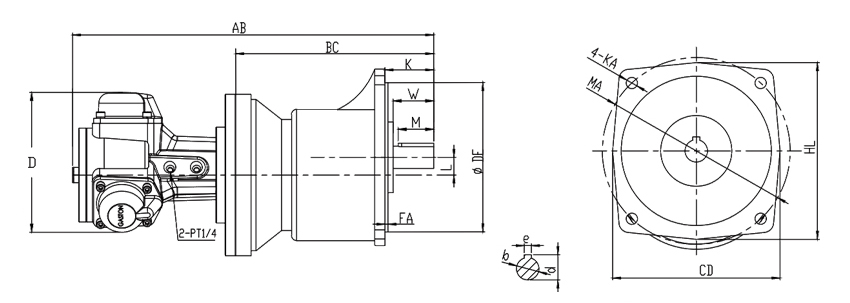

Installatiemaatschets en maattaBel

Verticale installatie

MoDel Afname verhouDing AB BC DE FA DD CD HL MA KA L K W M Axiaal eind deel
B d e
AMP4 3-10 370 195 148 3 149.8 165 175 185 11 17.5 48 40 35 Φ22h6 25 7
14,57" 7,68” 5,83” 0,12" 5,9" 6,5" 6,88" 7,28” 0,43” 0,69” 1,89” 1,57" 1,38" 0,87" 0,98" 0,27”
15-90 400 225 170 3 149.8 195 205 220 12 23 58 45 40 Φ28h6 31.1 7
15,75” 8,86" 6,67” 0,12" 5,9" 7,68" 8,07” 8,66" 0,47” 0,9" 2,28” 1,77” 1,57” 1,1" 1,22” 0,27'
100-200 430 255 185 3 49.8 225 248 255 15 30 65 55 50 Φ32h6 35.5 10
16,93" 10" 7,28” 0,12” 5,9" 10" 9,76” 10" 0,59" 1,18” 2,56” 2,17” 1,97” 1,26" 1,4" 0,39”

Horizontale installatie

Model Afname verhouding AB BD FB EL MB HB L DG CE GB JB KB NF W M Axiaal einde deel
b d e
AMP4 3-10 370 195 65 90 60 97.5 17.5 65 158 80 152 11 13 40 35 Φ22h6 25 7
14,57” 7,68” 2,56" 3,54” 236” 3,84” 0,69” 2,56” 6,22” 3,15” 5,98” 0,43" 0,51” 1,57” 1,38” 0,87" 0,98" 0,27”
15-90 400 225 90 120 68 116 23 70 178 93 178 11 17 45 40 Φ28h6 31.1 7
15,75” 8,86" 3,54" 4,72" 2,68" 4,57" 0,9" 2,76” 7" 3,66" 7 ” 0,43” 0,67” 0,67” 1,57” 1,1" 1,22" 0,27"
100-200 430 255 130 165 70 140 30 85 210 110 212 13 23 55 45 Φ32h6 35.5 10
16,93" 10" 5,12” 6,5” 2,75” 5,51" 1,18" 3,35” 8,27" 4,33" 8,35" 0,51" 0.91 2,17” 1,77” 1,26" 1,4” 0,39"

Technisch gegevensblad

Product Model Stroom Beoordeeld snelheid Koppel Stop Koppel Lucht consumptie Gewicht
kW) (PK) (RPM) (Nm) (Ift.bt) (Nm) (lft. bt) (M 3 /min) (CFM) (kg)
AMP4-L/FG3 0.24 0.33 300 9.5 7 20.2 14.9 0.31 10.9 7.3
AMP4-L/FG5 0.24 0.33 180 16.2 12 34.5 25.5 7.3
AMP4-L/FG10 0.24 0.33 90 32.5 24 68.9 50.8 7.3
AMP4-L/FG15 0.24 0.33 60 47.5 35.1 102.2 75.4 8.5
AMP4-L/FG20 0.24 0.33 45 63.7 47 135.7 100.1 8.5
AMP4-L/FG30 0.24 0.33 30 94.8 70 201.5 148.7 8.5
AMP4-L/FG50 0.24 0.33 18 156.7 115.6 337.2 248.9 8.5
AMP4-L/FG80 0.24 0.33 11 264.6 195.3 581.2 429.7 8.5
AMP4-L/FG100 0.24 0.33 9 312.5 230.6 690.5 509.6 11.2
AMP4-L/FG150 0.24 0.33 6 462 341 997.9 736.5 11.2
AMP4-L/FG200 0.24 0.33 4.5 596.6 435.9 1268.7 936.3 11.2
